Espoleta micro-controlada (1/4) - Regulando Tensão

Na virada de ano , eu presenciei um acidente uma pessoa se feriu ao acender e instantaneamente um foguete explodir na sua mão . Pensando nesse tipo de acidente que pode ser evitado , vamos construir com componentes facilmente encontrados em casa , uma espécie de espoleta micro controlada .
Como vamos mexer com fogo , explosivos e eletricidade , todo cuidado é pouco !
Voce vai precisar de :
- palito de churrasco
- fosforos de segurança
- filamento de niquel ou aço (esponja de lã de aço)
- fios de cobre
- Fonte de corrente continua
- fita adesiva
- arduino
- receptor de radio frequencia 433MHz
- controle remoto para radio  433 MHz
- relê
-regulador de tensão 5V (7805)
-capacitor 10nF bipolar
Não nos responsabilizamos por qualquer eventualidade , faça por sua conta em risco .

Esse , até agora é um dos maiores projetos já apresentados aqui no blog , seja em complexidade ou em extensão . Vamos começar por uma das principais partes do projeto  a alimentação , até porque de nada adianta arduino ,  rf ,rele  , se não tiver energia para alimentar tudo isso . Bom chega de papo e mãos a obra !

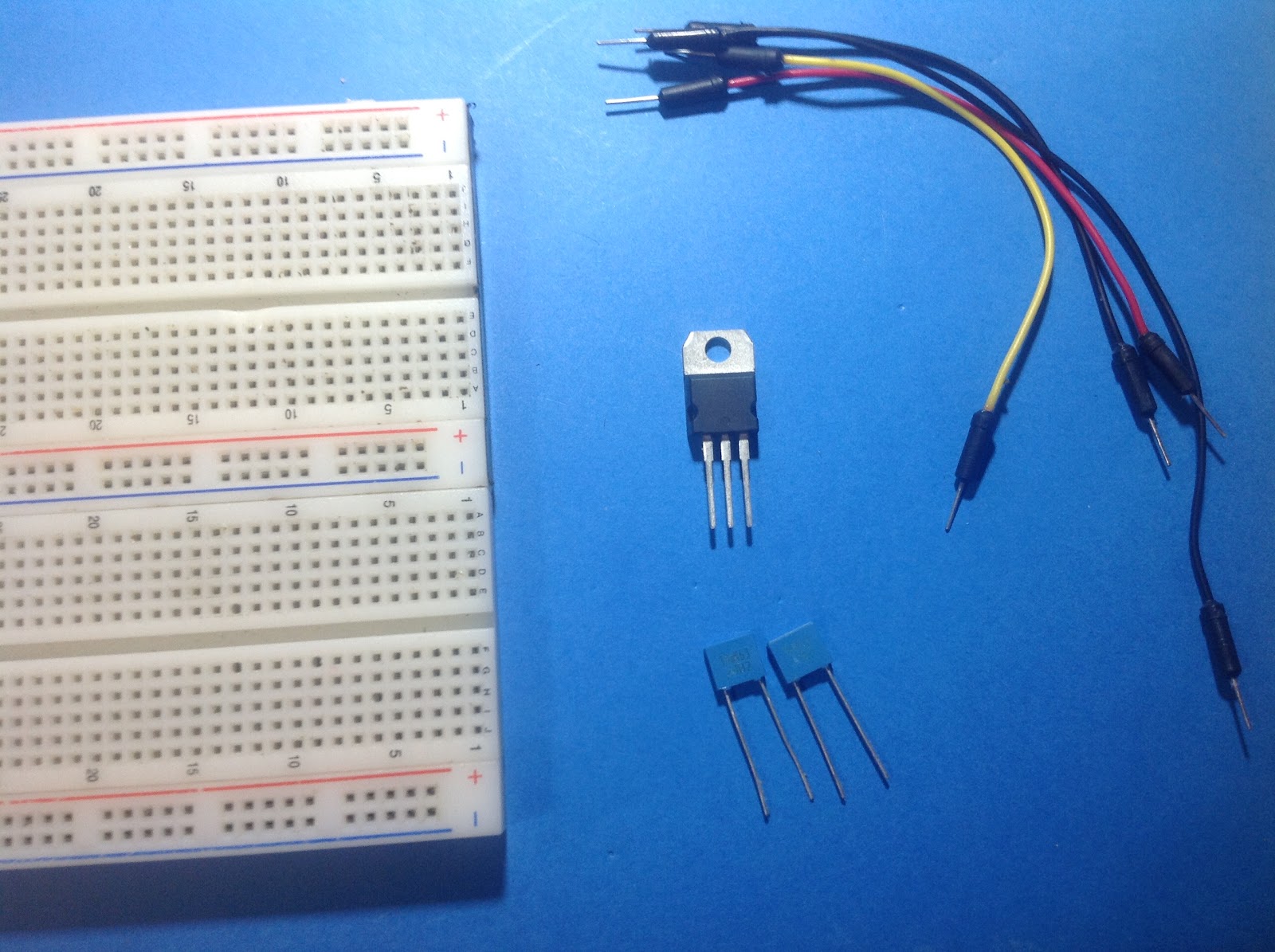

Como todos sabemos , a tensão para o Arduino funcionar corretamente varia entre 5 e 20 V , como os outros periféricos que serão agregados ao Arduino funcionam com uma tensão de alimentação de 5V . vamos utilizar o regulador de voltagem 7805 , que consegue entregar até 1A de corrente .


Um capacitor de 10nF bipolar (sem polaridade)  deverá ser ligado ao pino da esquerda deixando uma das extremidades do capacitor sem ligação , o mesmo deverá ser feito para o pino da direita .
Deixar o pino central sem ligação .



Os pinos que voce deixou sem ligação dos capacitores , agora ligue eles a barra de GND , o pino central também .

O pino da esquerda  do 7805 ( com o circuito visto de frente ) é onde vai ligada a fonte de alimentação . 12V (cabo amarelo ).
O pino da direita é a saída de tensão regulada em 5V (cabo vermelho).

Com o circuito regulador montado , agora temos 3 linhas de alimentação ( +12v , GND , +5v)
Como temos o GND que vai alimentando o circuito regulador , também temos que liga-lo ao centro da protoboard (veja o cabo cinza) .
