quarta-feira, 3 de dezembro de 2014

Usando Display TFT e Sensor DHT11 (2/2)

Continuando ..
como não vamos usar o SD e nem o touch da tela ( por enquanto) . vamos ligar somente o necessário

Vamos ligar os pinos +5V , GND , LCD_RD,LCD_WR,LCD_RS,LCD_CS,LCD_RST  E  OS PINOS LCD_D0 ~ D7 .

Com isso nos sobra 4 I/O .

Usando Display TFT e Sensor DHT11 (1/2)

Bem .. voltamos e (vamos logo com isso)

Vamos lá .. Todo esse projeto será feito em parceria com os nossos colegas do FilipeFlop
Voce irá precisar de :





quinta-feira, 11 de setembro de 2014

Doooh

Pessoal , me desculpem ficar sem postar  mas tenho como explicar , quinta feira passada arrombaram minha casa e levaram meus 2 pcs e minha camera ..(to postando do celular ) .. Bom é isso .. Espero conseguir minhas coisas devolta o mais rapidamente para poder voltar a postar

quarta-feira, 27 de agosto de 2014

__ Esclarecimentos __

Pessoal , as duas ultimas semanas foram corridas demais pra mim , tanto que não tive tempo de escrever aqui no blog .. já tenho tudo montado só falta escrever mesmo  espero que domingo agora eu consiga escrever o tutorial sobre motores de passo e programar pelomenos mais dois posts - Controlde de motor brushless e tambem controle de humidade de solo .

desculpem mesmo , inclusive ao nosso parceiro +FILIPEFLOP

domingo, 27 de julho de 2014

Gravando Bootloader em um arduino na protoboard

Olá pessoal , sem mais delongas vamos ao que interessa !
Nesse nosso projeto vamos gravar um ci ATMega328p , o mesmo que é usado no arduino uno por exemplo . Mas esse que vamos gravar está virgem , nao tem absolutamente nada gravado .
E para isso vamos lá ..

Voce irá precisar de :
1- Protoboard
1-Arduino
Alguns Jumpers
E um CI ATMega328


--

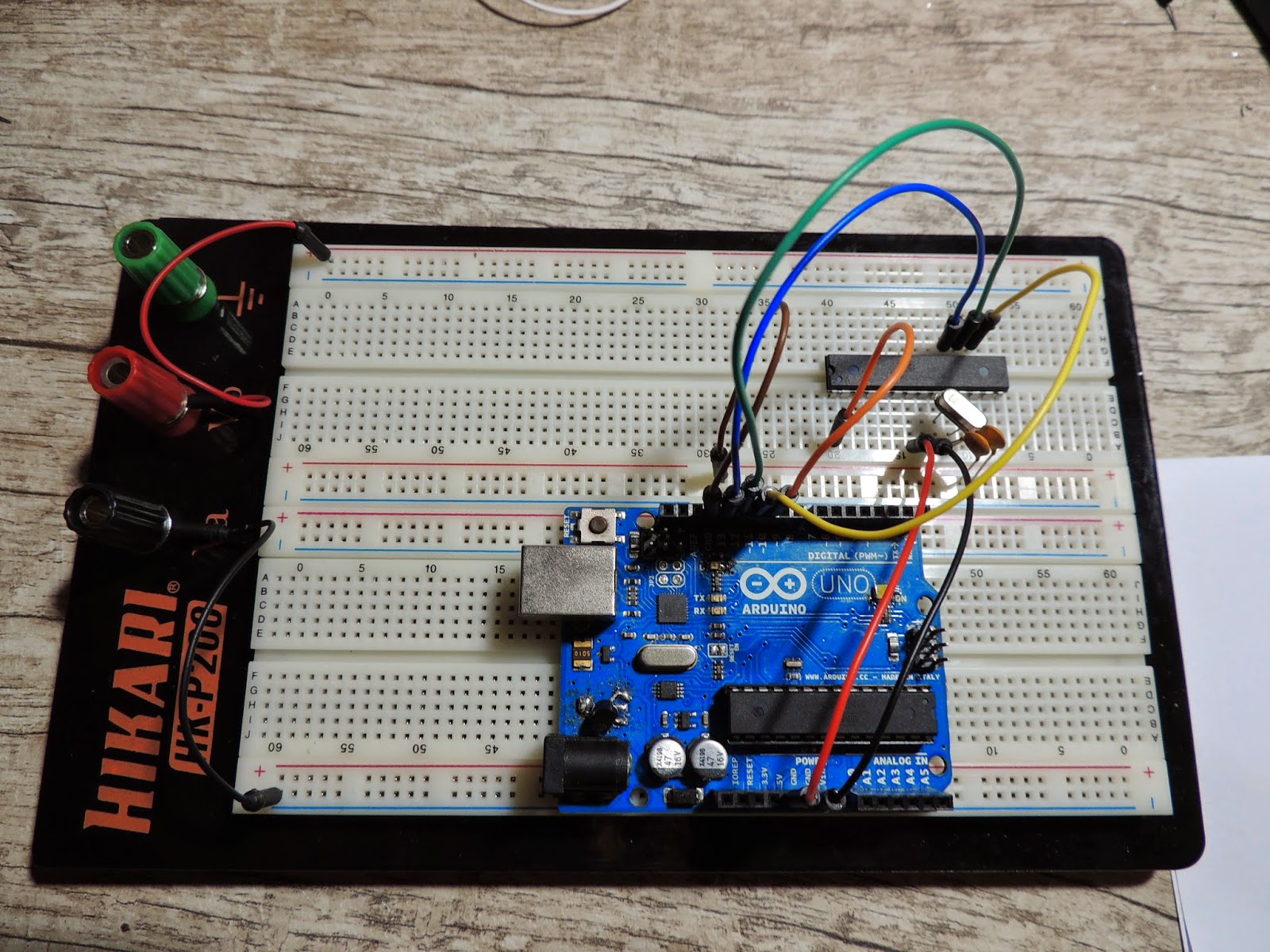

Para começar , insira o ATMega a ser gravado na protoboard e faça as seguintes ligações

Função | Pino no ATMega328p | Pino  no Arduino
Reset   |            1                         |     10
MOSI  |          17- PB3               |      11
MISO  |         18- PB4                |      12
SCK    |          19- PB5               |      13
VCC   |           7- VCC               |    +5v
GND  |           8-Gnd                  |   GND

PS. O cristal de clock precisa estar ligado nos pinos ( PB6 e PB7) terminais 9 e 10 com capacitores de 15pF aterrados

Feitas essas ligações vamos a IDE


No MacOS e no Windows  o caminho o mesmo : Arquivo > Exemplos > Arduino ISP
 Feito isso de um upload desse sketch para o arduino e aguarde terminar

Agora para gravar o bootloader voce precisará fazer uma leve alteração na IDE .



Em resumo , voce precisa dizer para a IDE que voce vai usar o arduino como um caminho para poder gravar o bootloader em um ATMega328p novinho em folha.

Feito isso , clique em Ferramentas > Gravar bootloader


Na janela do Arduino ISP irá aparecer a mensagem
Gravando o bootloader na placa de E/S ( Isso pode demorar um tempinho) ..

Caso voce tenha montado tudo certinho ao final deverá aparecer a mensagem
Gravação do bootloader concluida .




















terça-feira, 22 de julho de 2014

Workshop - Arduino para iniciantes

Pessoal , em parceria com o meu colega Vinicius Neves do  Arduino Curitiba  Estamos fazendo um workshop

Ainda temos 5 vagas para a primeira turma !
corram e se inscrevam .

Linha de Montagem - Arduino

Voce já conhece como é montado o seu arduino ?? Não ?  Então não deixe de ver o video abaixo



E pessoal , apartir do mes que vem teremos pelomenos uma postagem semanal com um projeto novo por postagem ( ou sequencia de posts ) !

terça-feira, 17 de junho de 2014

Projeto BirutaVario (Opensource)


Olá amigos, estamos desenvolvendo uma espécie de Biruta misturada com Variômetro, que irá apitar de acordo com a velocidade/aceleração do vento, auxiliando no momento ideal para uma decolagem mais tranquila, e como está escrito no título, ela será de código aberto (opensource) ou seja, quem quiser fazer sua própria biruta, basta comprar os materiais necessários que vamos mostrar passo a passo de como deve ser montada, e vamos disponibilizar também o código para o microcontrolador da biruta, responsável por calcular os apitos etc.. e para o caso de alguém que não queira montar, estaremos vendendo elas também.
Segue uma imagem de como pretendemos montar o circuito em uma biruta convencional.. detalhe, a primeira parte da biruta terá que ser rígida, para poder sustentar o peso da placa solar e do speaker.
Por enquanto estamos em fase de testes, adicionando algumas idéias e tirando outras, caso algum piloto queira nos ajudar, por favor nos envie um email (voolivrebrasil1@gmail.com), vou deixar alguns links abaixo do andamento do projeto.. por favor, caso você esteja interessado com a idéia, não deixe de nos mandar sua sugestão!

Para mais informações clique aqui !

domingo, 15 de junho de 2014

Como identificar um controle RF433 ( 1/2)

Isso ai , estamos de volta (depois de um grande furacão que passou por aqui ) .
Hoje vou explicar como fazer a decodificação de um radio 433
esse mesmo que voce usa para ligar o alarme da sua casa ou abrir o seu portão eletrônico .
Por um acaso voce ja teve algum dia seu vizinho fechando o carro e abrindo o seu portão ?
Então chega de papo e vamos ao que interessa !

sexta-feira, 13 de junho de 2014

Will be back !

Isso ai mesmo , estamos de volta !
depois de um longo tempo sem postar nada .. agora estamos de volta ! logo mais já teremos novos projetos que saíram do forno agorinha mesmo .

sexta-feira, 18 de abril de 2014

Ganhadores do sorteio !

Depois de algum tempo verificando se todos os sorteados cumpriram com o acordo , de comentar certinho e de seguir o blog .


Vamos aos felizardos -

1- Stellaris | Nailson Rodrigues
2 - Stellaris | Lucas Silva Chaves
3 - Ethernet Shield | Herbert Franco
4 - Arduino Uno | Bruno Bertoldi
5 - Multimetro | Hugo Rocha


Aos sorteados estou enviando um email para confirmação do endereço de entrega
 Caso não respondam em 7 dias o prêmio ficará para um próximo sorteio .






quarta-feira, 26 de março de 2014

Semana de provas --

Pessoal , o sorteio já foi feito e ja tenho o nome dos ganhadores .
Mas ainda não tive tempo de editar o video mostrando o sorteio e agora para ajudar um pouco .. começou a minha semana de provas e como todos sabem .. engenharia é onde o filho chora e a mãe não ve .

Até daqui alguns dias .. aproveitem para fazer todos os projetos que eu já postei aqui e logo logo tem muito mais.

obrigado galera !!

terça-feira, 18 de março de 2014

Sorteio ! - Atualizado 2

Pessoal , na proxima semana (se tudo der certo ) vai rolar um sorteio aqui no blog !
Ainda estou definindo como será o sorteio .
O ganhador levará pra casa um kit launchpad MSP-430 ! (aká arduino da texas instrument).

-------

E para começarmos 2014 com o pé direito  !!!  vamos sortear um arduino uno  um launchpad MSP-430 e quem sabe alguns componentes / shields

Para participar é simples , basta comentar nesse post apenas  -  "Eu quero um arduino do blog arduino brasil !  escrever seu email e seguir o blog ! " que voce ja estará concorrendo .

o sorteio ainda não tem data definida , será no inicio de fevereiro/2014  , será feito pelo site random.org e o numero que for gerado lá , será contado apartir do primeiro comentário até o felizardo(a) que irá ganhar.
vão ser sorteados uma coisa por vez
1-arduino uno
2-msp-430
3-shield
4- componentes

Então ... boa sorte a todos !

---

Tudo comprado galera !
1- EthernetShield
1-Stellaris LaunchPad
1-Arduino UNO
1-Modulo Bluetooth
1-Multimetro

Componentes já no bra$il ! estão todos parados na receita , espero não ser taxado .

Para ajudar a todos .. correios de greve agora ..
BUT -- um dos premios já chegou !
agora resta esperar o resto !

--

Isso ai pessoal !  depois de muita espera , burocracia ,ineficiencia dos correios , furto dentro dos correios .. chegou (quase) tudo aqui .

A ordem do sorteio será :

1-Stellaris LaunchPad
2-Stellaris LaunchPad
3-Ethernet Shield
4- Arduino UNO R3
5-Multimetro



Aproveitem para concorrer , ainda dá tempo - o sorteio será na sexta feira (21/03)  as 18 horas !


ps* o módulo bluetooth chegou no brasil e 'sumiu'




---


Por motivos de falta de luz o sorteio está sendo feito agora

---

Quem não seguiu as regras do sorteio , está automaticamente excluído .
logo mais eu posto um video do sorteio.

sexta-feira, 24 de janeiro de 2014

Pausa 2weeks

Pessoal , em virtude de um curso de NR10 que eu estou fazendo (recomendo todos fazerem )vou ficas duas semanas ausente do blog . Apesar que final de semana acho que vou conseguir postar um projeto bacana com RFID  . Nao deixem de acessar todo o acervo aqui do blog que tem muitos projetos bacanas e tambem de se inscrever no blog e no sorteio que irá acontecer quando todos os premios chegarem da china .
Obrigado galera ..!!

terça-feira, 14 de janeiro de 2014

Arduino - Menu em LCD 16x2 ( Parte 2 )


Bom , vamos  a segunda parte do post .
Adicione 3leds para saber o que está sendo acionado pelo menu.
não se esqueça de colocar em serie resistores de  2,2KΩ .
Cada led será ligado a uma porta do arduino , no caso serão as portas A5 , A4 e A3 .

sábado, 11 de janeiro de 2014

Arduino - Menu em LCD 16x2 ( Parte 1 )

Para começarmos esse primeiro projeto de 2014 , vamos precisar de :




1- Display lcd 16x2
1-Arduino
3-Leds
6- Resistores
1-Protoboard
3-Push buttons

Preparar , apontar ..

Pessoal , aos poucos vamos dar continuidade aqui no blog . mas para isso se possivel eu gostaria de um feedback de voces , o que voces querem para 2014 ?

segunda-feira, 6 de janeiro de 2014

Comunicado - youtube

Pessoal , recentemente tive um problema com o youtube , por isso vou iniciar um novo canal e repostar todos os videos .
E... fazer um vlog , nele eu vou explicar tudo o que voces perguntarem e fazer muitos tutoriais .
Está pronto e com todos os videos re-postados !
Se inscrevam ai galera ! Canal Arduino Brasil
