Eletronica - Vamos falar de LED's (2/3)


Continuando ...

Hoje vamos precisar de :




1 Multimetro
1 led de qualquer cor
1 Resistor (que vamos calcular o valor )
Fios para ligação

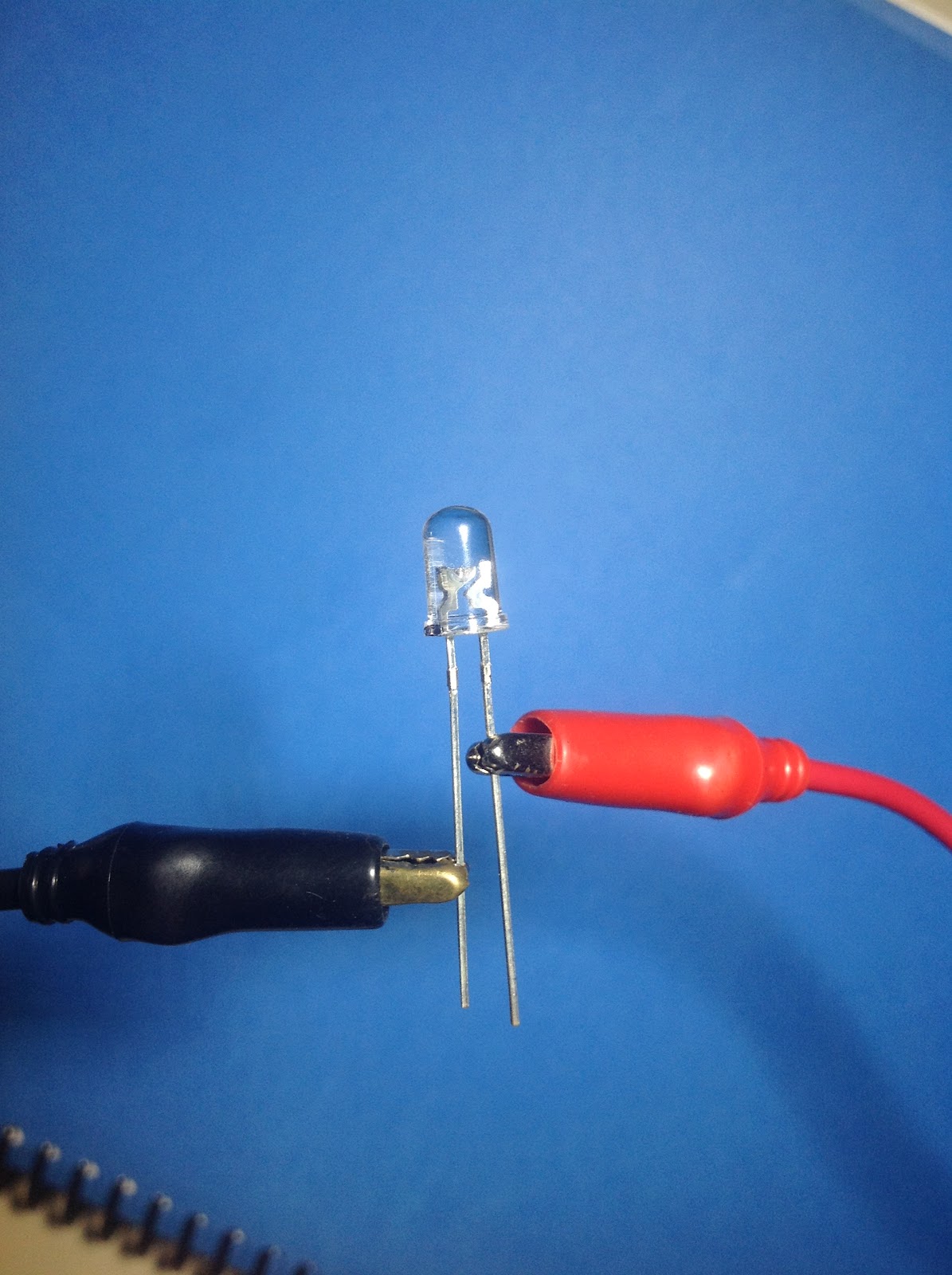

Ligação dos cabos do multimetro ao led , não é preciso resistor pois o multimetro tem parametros internos que são apenas suficiente para testar os diodos , no caso do led apenas para acende-lo









Beleza , o led está funcionando mas ainda não apartir de uma fonte externa  como uma pilha , bateria ou mesmo uma fonte .
Para isso precisamos saber a voltagem que essa fonte entrega , no caso vamos usar uma tensão de
12 Volts .

Segundo uma tabela padrão dos fabricantes .



Côr                           Queda de Tensão              Corrente Máxima
Vermelho                                  1.8 V                                  0.02 A
Verde                                  2.1 V                                  0.02 A
Amarelo                                  2.0 V                                  0.015 A
Laranja                                  2.0 V                                  0.02 A
Azul                                          3.1 V                                  0.02 A
Branco                                3.1 V a 4.0V                           0.02 A
Infra-vermelho                          1.1 V                                  0.02 A



Segundo a lei de ohm

Resistencia = Voltagem / Amperagem


Como vamos ligar um  LED azul  em uma fonte de 12v

R=(12-3,1)/0,02
R=10,1/0,02
R=445Ω

Como na escala comercial não temos um resistor de 445Ω , o valor mais proximo é 470Ω


Como podemos ver , a tensão é muito proxima de 12v e o led azul acende com todo o seu brilho , em condiçoes ideais .




- Tá , mas se eu quiser ligar por exemplo um led branco em uma fonte de 5 volts
 Simples , é só substituirmos os valores .

R=(5-3,5)/0,02
R=1,5/0,02
R=75Ω

Arredondamos a resistencia para o valor comercial de 100Ω
