Hoje vamos falar do display de 7 segmentos onde cada segmento é um led
Hoje os displays possuem as mais variadas cores , mas as mais comuns são
Vermelho , Laranja , Amarelo e Verde .
Cada um possui uma tensão e corrente especifica , assim sendo necessario consultar o datasheet aqui.

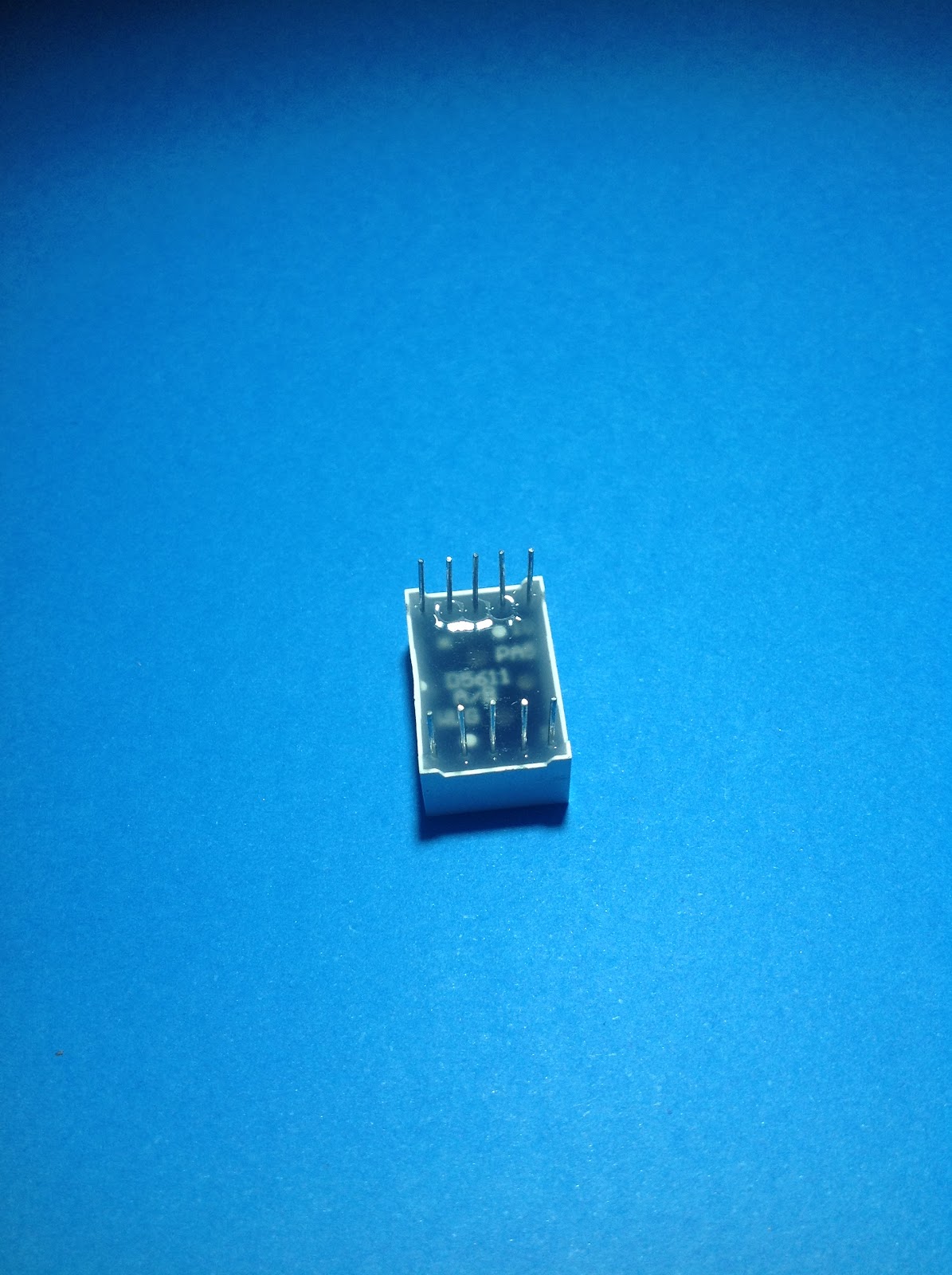

Independente o modelo , ou ele possui um ânodo ( + ) ou cátodo( - ) que é comum a todos os 7 leds que compõem o display , ao todo são 10 pinos , 5 na parte superior e 5 na parte inferior , dividido simetricamente onde o pino central e o de baixo são comuns e os outros são para acionar os leds .
Até se pode usar diretamente o display ao micro controlador , mas para dois displays ou mais desde que seja multiplexado e mesmo assim usando 7 portas do micro controlador .
Existe um diver especifico para display de 7 segmentos . é o integrado CD4511 que faz a conversão de um codigo binario de 4 bits para decimal 0~9
Ligação do display ao integrado , que faz uso de apenas 4 portas para o acionamento do display , D0 , D1 , D2 , D3 são os fios verdes .
Decimal / Binario
0 0 0 0 0
1 0 0 0 1
2 0 0 1 0
3 0 0 1 1
4 0 1 0 0
5 0 1 0 1
6 0 1 1 0
7 0 1 1 1
8 1 0 0 0
9 1 0 0 1
Lembrando que o numero 1 em binário significa presença de tensão , ou 5V
