Conecte o cabo preto da ponta de prova no borne
"COM" do Multímetro e o vermelho no borne "VΩmA".
Gire a chave para a escala de Diodo. Não tente testar Diodos que estejam ligados em um circuito energizado ou com os Capacitores carregados.
Aplique a Ponta de Prova preta no catodo (-) e a vermelha no anodo (+) do Diodo.
Caso o Diodo esteja bom, deverá exibir no visor o valor da Resistência de polarização direta.

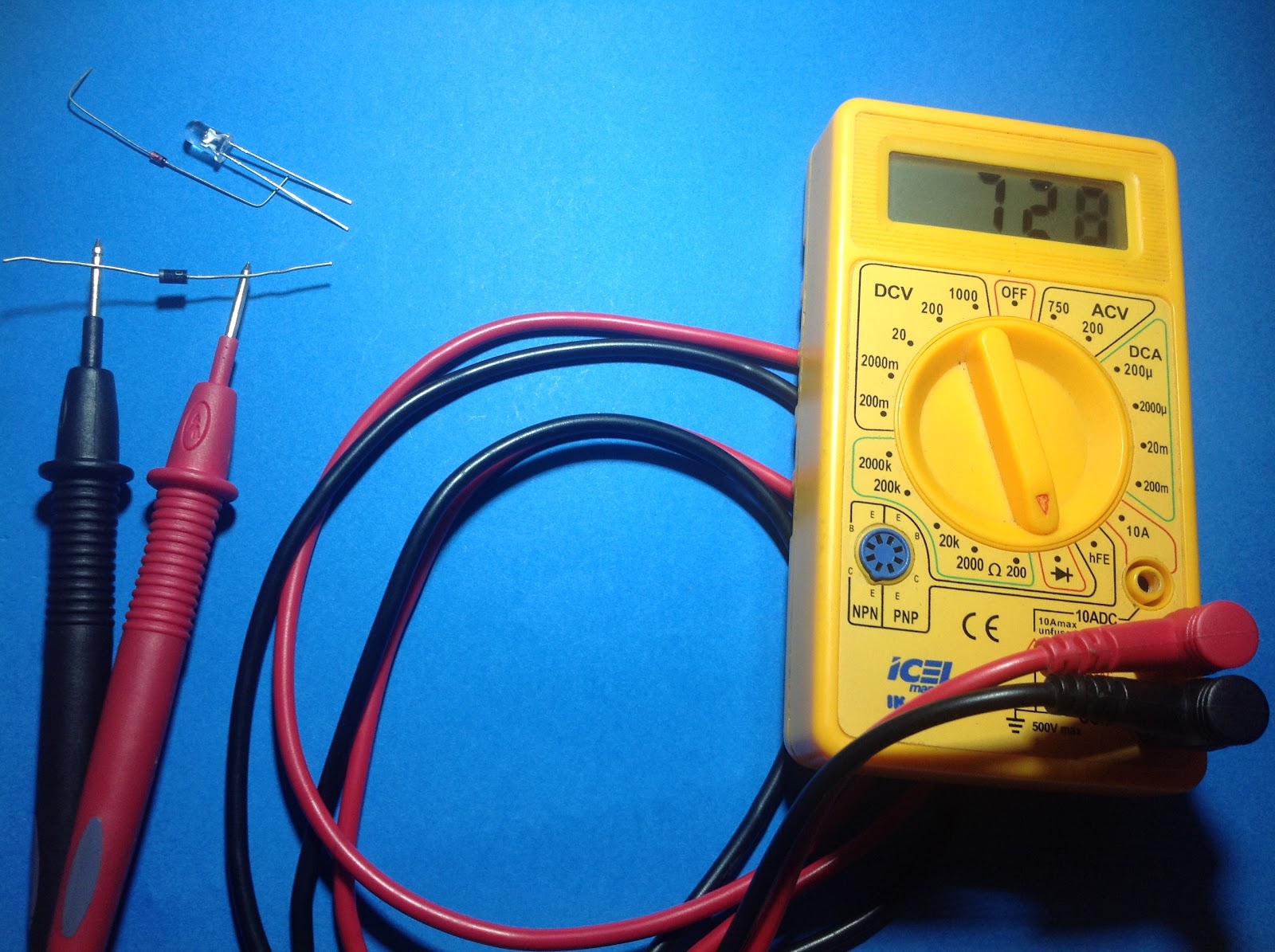

No caso de 728Ω , indicando que o diodo testado está funcionando corretamente
Caso o valor zero seja exibido no visor, será indicação que o Diodo está em curto-circuito. E se o visor exibir o sinal de sobrecarga, será indicação que o Diodo está aberto.
Lembrando que o sinal de sobrecarga é o numero 1 no canto esquerdo do visor
Invertendo as Pontas de Prova em relação ao Diodo, o visor deverá exibir o sinal de sobrecarga, caso contrário será indicação de defeito no mesmo.
- Teste de transistores
Remova as Pontas de Prova do Multímetro.
Caso o Diodo esteja bom, deverá exibir no visor o valor da Resistência de polarização direta.No caso de 728Ω , indicando que o diodo testado está funcionando corretamente
Caso o valor zero seja exibido no visor, será indicação que o Diodo está em curto-circuito. E se o visor exibir o sinal de sobrecarga, será indicação que o Diodo está aberto.
Lembrando que o sinal de sobrecarga é o numero 1 no canto esquerdo do visor
Invertendo as Pontas de Prova em relação ao Diodo, o visor deverá exibir o sinal de sobrecarga, caso contrário será indicação de defeito no mesmo.
- Teste de transistores
Remova as Pontas de Prova do Multímetro.
Gire a chave para a escala hFE
Pegue um transistor para testes , independente o tipo , PNP ou NPN .
Conecte ele a esse circulo azul , mas fique atento ao posicionamento de Base ,Coletor e Emissor .
"A função HFE no multimetro serve para medir o Ganho (Beta ou fator de multiplicação de corrente na base) de um transistor. Basicamente é o quanto um transistor pode amplificar um sinal."
Teste do transistor BC337
Que é um do tipo NPN como pode ser visto no seu datasheet.
Pegue um transistor para testes , independente o tipo , PNP ou NPN .
Conecte ele a esse circulo azul , mas fique atento ao posicionamento de Base ,Coletor e Emissor .
"A função HFE no multimetro serve para medir o Ganho (Beta ou fator de multiplicação de corrente na base) de um transistor. Basicamente é o quanto um transistor pode amplificar um sinal."
Teste do transistor BC337
Que é um do tipo NPN como pode ser visto no seu datasheet.
